Mattenauszug-Polygon (MA Polygon)
Werkzeugleiste:
Bei Eingabe eines Bewehrungspolygons in der Hauptansicht mit Überschreitung der maximalen Mattenlänge/-breite können Sie dieses Polygon direkt in den Mattenauszug übernehmen.
Nach Auswahl der Funktion fahren Sie eine beliebige Matte aus dem Hauptansichtspolygon an (siehe Hauptansicht eingeben (HA / HA Bügel / HA Alt)).
Das komplette Polygon wird vom Programm erkannt und der Mattenauszug erfolgt direkt für alle Teilstücke des Polygons mit den entsprechenden Abfragen des Positionstexts. Die Übergreifungslängen werden automatisch vermaßt.

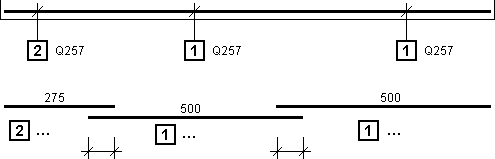

Beispiel:
Analog „Mattenauszug eingeben (MA)“ erfolgt der weitere Ablauf.
