Restmatte wählen und einbauen

STRAKON documentation : Armature - 2D : Treillis : Einzelmatte eingeben (NA Einzeln) : Restmattenverwaltung : Restmatte wählen und einbauen

Das Reststück wählen Sie durch Anfahren mit dem Stift im ersten Fenster. Das Reststück wird im dritten Fenster vergrößert dargestellt, das Sie über die Eingaben

Restbreite = ... cm
Restlänge = ... cm

abmessungsmäßig bestimmen können. Bei der Abmessungseingabe können Sie auch anstatt der Eingabe in cm einen Teilungsfaktor, z.B. ½, eingeben.

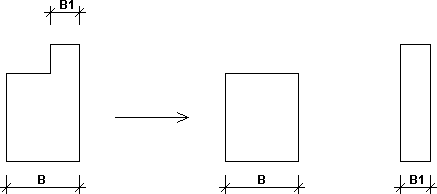

Sind in einem Reststück mehrere Restflächen zur Auswahl möglich, können Sie dies durch Anfahren mit dem Stift im dritten Fenster wählen.

Beispiel:

Ist das Reststück definiert, können Sie dies analog der Mattenverlegung NA Einzeln im Plan einbauen (siehe Einzelmatte eingeben (NA Einzeln)).

Wichtig!
Obwohl ein bestimmtes Reststück aus der Restmattenverwaltung gewählt wurde, führt das Programm, nach dem Einbau des Reststücks in den Plan, eine erneute interne Mattenoptimierung aller Matten durch. Dies wird bei erneutem Öffnen der Restmattenverwaltung sichtbar. Dies kann bewirken, dass das gewählte Reststück nachträglich (sofern möglich) einer anderen Matte des gleichen Typs zugeordnet wird. Beispiel:

Wichtig!

Obwohl ein bestimmtes Reststück aus der Restmattenverwaltung gewählt wurde, führt das Programm, nach dem Einbau des Reststücks in den Plan, eine erneute interne Mattenoptimierung aller Matten durch. Dies wird bei erneutem Öffnen der Restmattenverwaltung sichtbar.

Dies kann bewirken, dass das gewählte Reststück nachträglich (sofern möglich) einer anderen Matte des gleichen Typs zugeordnet wird.

Beispiel:
